必须得看的基础知识，涤纶长丝的十六条性能你知道多少？

　　01 初始模量（刚性指标）

　　初始模量即弹性模量，是指纤维受拉伸而当伸长为原长的1%时所需的应力。涤纶长丝初始模量较高，民用长丝不低于90CN/DTEX，产业用丝可达140 CN/DTEX。

　　02 强度

　　涤纶长丝有较高的强度，大约在4.5~8 CN/dtex，其耐冲击强度比绵纶高4倍，比粘胶纤维高20倍，这能满足大多数服装和产业用的要求。由于吸湿性较低，它的湿态强度与干态强度基本相同。

　　03 弹性

　　涤纶的弹性没有锦纶的好。例如，在2％张力下的弹性恢复率为96％，锦纶在同样条件下的弹性回复率为98％.但应该指出的是，由于涤纶有较高的初始模量，所以其尺寸稳定性特别好。

　　04 折皱恢复性好

　　涤纶的耐折皱性要比其他纤维好，即织物不折皱，尺寸稳定性好。这一特点来源于纤维的内部刚性，无论在干态还是湿态，纤维的刚性都较大，能减少由折皱引起的织物变形。

　　05 韧性

　　相对于锦纶，因其断裂伸长较低，对能量的吸收性能和耐磨损性都较低。

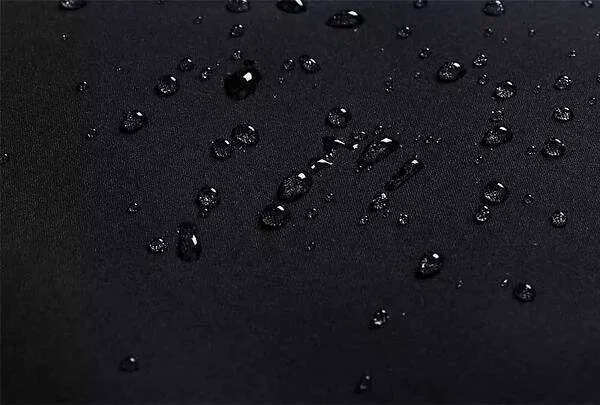

　　06 水的吸着作用

　　在这方面涤纶很差，无论在湿空气中的回潮还是水的膨胀方面都是如此；平衡含水率为0.4%，比锦纶的吸着力差，和腈纶相似。

　　07 缩水性

　　涤纶疏水，缩水极少或几乎不缩水，特别是经过正确的热定型后，可保持1%之内的缩水要求。

　　08 密度

　　涤纶密度近于1.38g/m3，比锦纶（1.14g/cm3）和丙纶（0.90g/cm3）都高。

　　09 电阻率

　　高于锦纶的电阻率，一般在1011—1014欧姆/cm，锦纶为109—1014欧姆/cm。

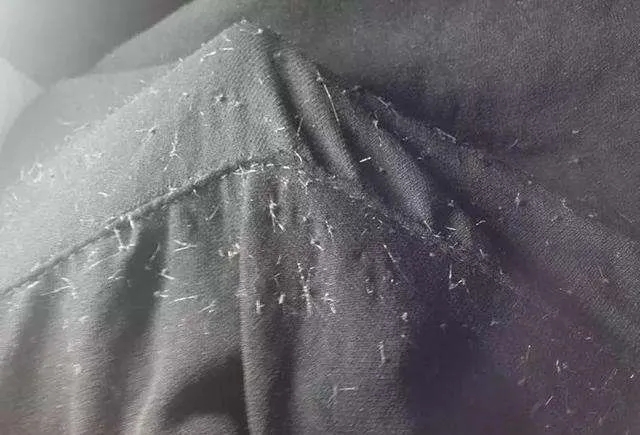

　　10 起球

　　由于织物中的单丝松散和断头，造成了纤维球。因为纤维的强度高，纤维球被保留在织物上。生产者近来已制成了低抗拉强度不易成球的涤纶，它同样保持了高耐磨损性。

　　11 玻璃化温度

　　玻璃态向高弹态转变的温度，是无定型聚合物大分子链段能自由运动的最低温度，用Tg 表示。这使纤维具备较好的牵伸变形的条件。涤纶干态时玻璃化温度为80℃，湿态时69~70℃，这有利于纱线的卷曲及变形，织物的热定型。

　　12 染色性较差

　　涤纶分子链上因无特定的染色基团，而且极性较小，所以染色较为困难，易染性较差，染料分子不易进入纤维。用分散染料或非离子染料进行染色可达到较好效果，同时需要较强劲的染色条件，包括轧染、干燥和热固色。

　　13 抗化学性

　　其可耐漂白剂、氧化剂、石油产品及无机酸。耐稀碱，不怕霉，但热碱可使其分解。抗酸不抗碱。

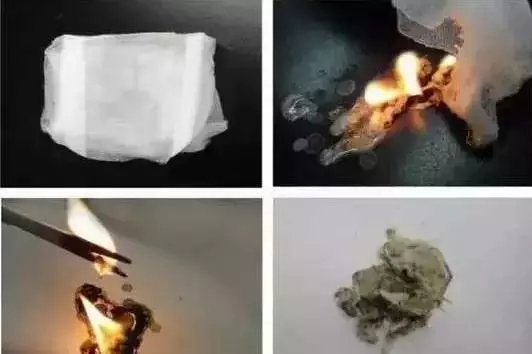

　　14 可燃性

　　涤纶纤维易燃，但其也会因熔化而自灭。与纤维素纤维混纺更易燃烧，产生黄色火焰和浓烟。必须采用特别的整理方法或在纺丝时添加阻燃剂才能使织物达到阻燃的目的。日常生活中用于区分涤与棉、涤与真丝的方法。

　　15 耐光性好

　　涤纶织物的耐光性较好，除比腈纶差外，其耐晒力胜过天然纤维织物。其对紫外线引起的降解有一定的抵抗能力，光照后产生轻微的泛黄现象。

　　16 粘附性

　　粘附能力较差，只有在表面涂特种油剂或胶料时才能用于轮胎帘子布和涂层织物等方面。
